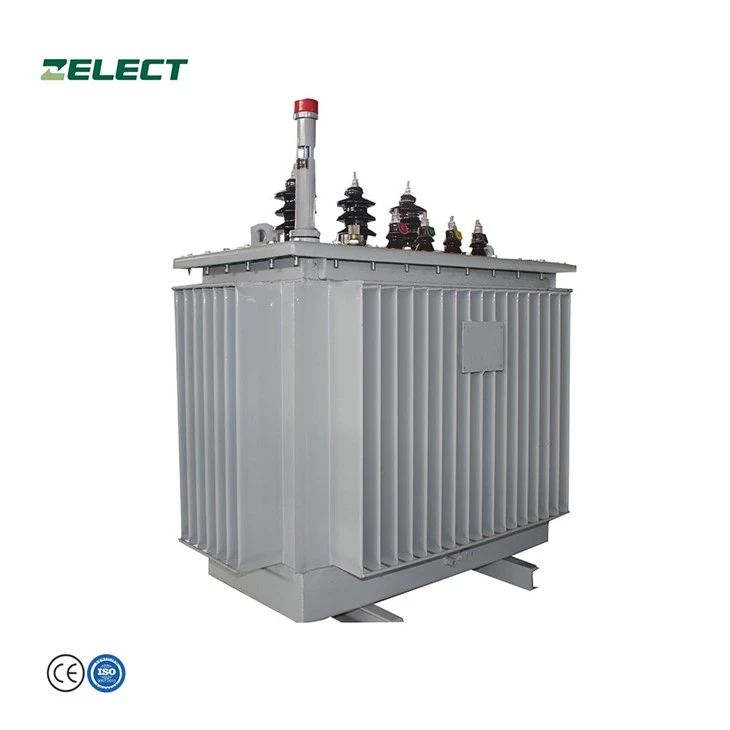

Transformateur de sous-station électrique de distribution en alliage amorphe

La principale caractéristique du transformateur en alliage amorphe qui diffère du transformateur conventionnel est que le noyau utilise un nouveau type d'alliage amorphe de matériau magnétiquement conducteur. Par rapport à la perte à vide du transformateur à noyau en tôle d'acier au silicium, elle est réduite d'environ 75 % et le courant à vide est réduit d'environ 80 %.

(1) La perte à vide du transformateur en alliage amorphe est réduite de plus de 65 % par rapport au transformateur S11, le courant à vide est réduit d'environ 80 % et le coût d'exploitation annuel est réduit en moyenne de 22,7 %.

(2) Le transformateur n'a aucune perte structurelle et le noyau de fer adopte une structure triphasée à quatre cadres et cinq colonnes. Le flux magnétique homopolaire circule dans les deux colonnes latérales et le flux magnétique ne traverse pas la boîte, donc aucune perte de structure chauffante ne se produit.

(3) Le groupe de connexion du transformateur adopte Dyn11 pour réduire l'influence des harmoniques sur le réseau électrique et améliorer la qualité de l'alimentation électrique.

(4) L'enroulement basse tension du transformateur adopte une bobine en feuille de cuivre et la bobine est un rectangle arrondi.

(5) La structure du corps du transformateur adopte un « support supérieur et un support inférieur » pour réduire autant que possible la contrainte sur le noyau de fer et garantir les performances électromagnétiques du noyau de fer en alliage amorphe.

(6) La combinaison du transformateur de petite capacité adopte la technologie de combinaison verticale, et la combinaison du transformateur de grande capacité adopte la technologie de combinaison horizontale, et le bruit et la perte à vide du transformateur sont strictement contrôlés.

(7) Le boîtier du transformateur adopte une structure entièrement fermée. La boîte est remplie d'huile de silicone avec une bonne résistance à l'oxydation, une bonne résistance aux températures élevées et des performances de cycle thermique, et le transformateur est essentiellement dans un état sans entretien.

(8) Le transformateur adopte une injection d'huile sous vide pour éliminer complètement les bulles d'air dans la bobine et assurer la stabilité des performances d'isolation.

(9) Un capot de protection est installé au-dessus des traversées haute et basse tension du transformateur, aucun conducteur n'est exposé et le câblage est utilisé pour obtenir une protection d'isolation complète.

Altitude : h< 1000m

Humidité relative moyenne quotidienne maximale : 95 % (20 degrés)

Température ambiante : -25 degrés < T<+40°C

Résistance aux tremblements de terre : accélération horizontale du sol {{0}},2 g, accélération verticale du sol : 0,2 g

Température : Température maximale moyenne : T<+35°C

La forme d'onde de la tension d'alimentation doit se rapprocher d'une onde sinusoïdale

Température d'utilisation moyenne minimale mensuelle : T< -25°C (outdoor)

La tension d'alimentation du transformateur triphasé doit être approximativement symétrique

Différence de température maximale quotidienne : 25 degrés.

Site d'installation : pas de vibrations ni de chocs graves, pas de catastrophe automnale, pas de pollution grave, pas de milieu corrosif chimique ni de poussière, pas de danger explosif.

Humidité : humidité relative moyenne maximale : 90 % (20 degrés)

 Test du transformateur avant l'installation

1. Mesure de la résistance d'isolation entre l'enroulement et la terre ;

2. Test de tension de tenue ;

3. Mesure du rapport de tension et vérification de l'étiquette du groupe de connexion ;

4. Mesure du courant à vide et de la perte à vide ;

5. Mesure de l'impédance de court-circuit et de la perte de charge ;

6. Mesure de la résistance d'enroulement ;

7. Test d'huile de transformateur.

Modèle et signification

Paramètre technique du transformateur de puissance hermétique en alliage amorphe série S(B)H15-M

Instructions de commande

(1) Modèle de transformateur :

(2) Capacité nominale : ______KVA

(3) Nombre de phases : triphasé, monophasé

(4) Fréquence : 50 HZ, 60 HZ

(5) Tension nominale (haute tension/basse tension) :____________________

(6) Plage de prise : ±______x_____ %

(7) Étiquette du groupe de connexion : Dyn11 Yyn0 Yy0(D11) Autres

(8) Tension d'impédance Royaume-Uni : ____________ %

(9) Méthode de refroidissement : AN AF

(10) Autres exigences :

Notre usine couvre une superficie de 33 300 mètres carrés, avec une superficie totale de construction de 6 100 mètres carrés. Il y a actuellement 260 employés, dont 18 techniciens engagés dans la recherche et le développement de produits de transformateurs depuis de nombreuses années, et 8 dirigeants d'entreprise de haute qualité. Avec l'expansion de l'échelle de production et l'augmentation des variétés de produits, elle est désormais devenue une entreprise innovante de haute technologie avec une capacité de production annuelle de plus de 1 000 MVA, intégrant la conception, la production et la vente de transformateurs secs de type ouvert, époxy transformateurs de type sec en résine moulée, transformateurs en alliage amorphe et transformateurs spéciaux.

POURQUOIHEBEI TIANWEI

1. Fournir des solutions énergétiques packagées de qualité dans les délais les plus courts du secteur aux clients commerciaux et industriels.

2. Fabrication et fourniture de produits selon les normes de qualité les plus élevées de l'industrie – ISO 9001 et SANS.

3. Nous investissons dans le maintien en stock de grandes quantités de transformateurs standards et d’appareillages MT – nous livrons rapidement et fournissons une assistance d’urgence 24h/24 et 7j/7 pour garantir un temps d’arrêt minimal.

4. Nos départements dédiés, notre infrastructure et notre personnel hautement qualifié permettent des capacités d'installation, de service et de fourniture rapides et complètes sur site.
