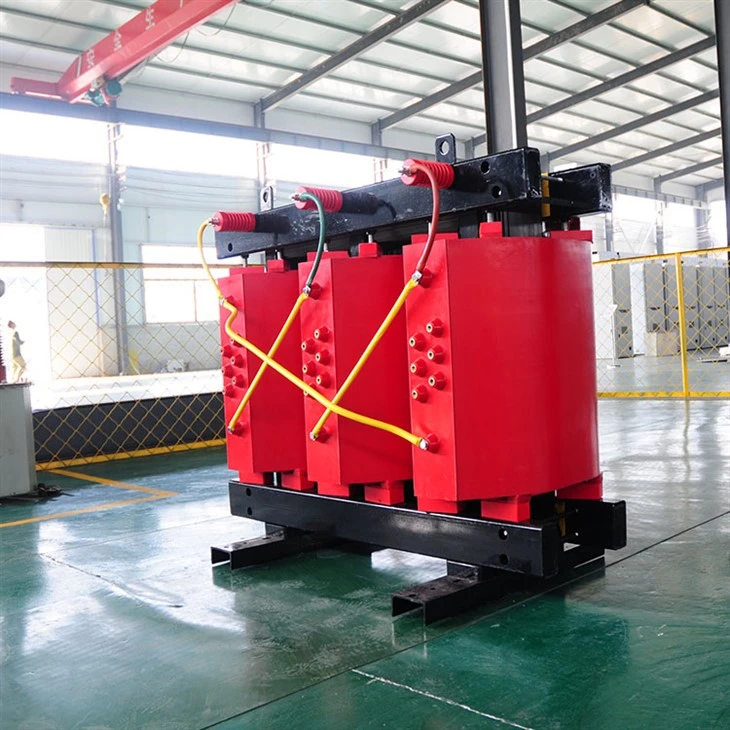

Transformateur de type sec de 63 KVA

Nom du produit : Transformateur de type sec de 63 KVA
Modèle de produit : SCB13-63/10±2*2,5 %-0.4
Transformateur 63 KVA ampères : 3,6 A/90,9 A
Capacité nominale : 63KVA
Fréquence nominale : 50 Hz
Mode de régulation de tension: régulation de tension sans excitation
Position de régulation de pression : côté haute pression
Plage de réglage de la tension : 10KV±2*2,5 %
Poids du transformateur 63 KVA : 480 kg
63 KVA 3-Prix du transformateur de phase : 2 USD*71.00/ENSEMBLE

Le transformateur de type sec de 63 KVA est sûr, ignifuge et ignifuge, et peut être installé directement dans le centre de distribution. Sans entretien et facile à installer. Il a de bonnes performances de résistance à l'humidité et peut être mis en service sans pré-séchage après l'arrêt. Il présente de faibles pertes, une faible décharge partielle, un faible bruit et peut fonctionner à une charge nominale de 120 % dans des conditions de refroidissement à air forcé. Nous disposons d'un système complet de contrôle de protection de la température pour fournir une garantie fiable pour le fonctionnement sûr du transformateur.

Transformateur de type sec 10/0,4 KV :

Transformateur de type sec 35/0,4 KV :

Transformateur de type sec 35/10KV :

1. La bobine est enroulée avec du fil ou une feuille de cuivre, renforcée de fibre de verre, et la résine époxy est séchée sous vide, dégazée et déshumidifiée sans charges et coulée dans son ensemble. Il présente une résistance mécanique élevée, une résistance aux courts-circuits et une forte résistance aux chocs.
2. La première extrémité de l'enroulement haute tension et le robinet central adoptent une structure intégrée en cuivre, qui a une bonne rigidité, facilite le réglage des engrenages et est belle et soignée.
3. Le noyau de fer est constitué de tôles d'acier au silicium laminées à froid de haute qualité, à grains orientés, avec des joints multi-étapes entièrement inclinés de 4- degrés. La surface est recouverte d'un revêtement isolant en résine, résistant à l'humidité, à la rouille et réduisant le bruit.
4. Des pièces élastiques sont utilisées pour serrer le noyau de fer, les pinces et les bobines afin de maintenir les bobines dans un état stable et comprimé afin de réduire le bruit.
5. Le transformateur est conçu pour être auto-refroidissant. Un canal de ventilation longitudinal est réservé à l’intérieur de la paroi du corps de bobine haute (basse) tension intégralement moulé. Il peut être équipé d'un dispositif de refroidissement à air pulsé (ventilateur de refroidissement). Après avoir utilisé le dispositif de refroidissement à air pulsé, la capacité de sortie peut être augmentée de 20 %.
6. Équipé d'un contrôleur de température, placez une résistance en platine (Pt100) dans le trou pré-encastré sur le dessus de la bobine basse tension. Il surveille l'augmentation de la température de l'enroulement du transformateur, démarre et arrête automatiquement le ventilateur de refroidissement et dispose de fonctions d'alarme de défaut, d'alarme de surchauffe et de déclenchement en cas de surchauffe pour fournir un dispositif de protection fiable contre les surcharges pour le transformateur de type sec, améliorant ainsi la sécurité du fonctionnement du transformateur de type sec.

1. Noyau de fer : le noyau de fer est constitué de tôles d'acier au silicium laminées à froid importées de haute qualité, avec une structure de joint entièrement oblique à trois niveaux. Les colonnes centrales sont liées avec du ruban adhésif sans trame de qualité F et la surface du noyau en fer est encapsulée avec de la résine époxy pour réduire les pertes à vide. Portant le courant et le bruit du fer, les pinces et les fixations ont subi un traitement de surface spécial, ce qui améliore encore la qualité esthétique du produit.
2. Système de contrôle de la température et système de refroidissement par air : utilisez un ventilateur de refroidissement à flux croisé et à soufflage supérieur. Ce ventilateur de refroidissement présente les caractéristiques d'un faible bruit, d'une pression du vent élevée et d'une belle apparence, ce qui améliore la capacité de surcharge du transformateur. Le contrôle de la température adopte un contrôleur de température intelligent, ce qui améliore la stabilité opérationnelle du transformateur.
3. Coque de protection et jeu de barres de sortie : La coque de protection protège davantage le transformateur. Les niveaux de protection incluent IP20, IP23, etc. Les matériaux de coque comprennent l'alliage d'aluminium, la tôle d'acier laminée à froid, l'acier inoxydable, etc. parmi lesquels les utilisateurs peuvent choisir. La prise basse tension utilise une prise de jeu de barres standard. Une sortie latérale et une sortie supérieure sont disponibles. Des méthodes de sortie spéciales peuvent également être conçues pour les utilisateurs.

Liste des matériaux du transformateur de type sec SCB13 63 KVA

Norme de mise en œuvre des transformateurs secs SCB13 63 KVA
1. GB1094.11-2007 Transformateur de puissance de type sec
2. GB/T10228-2008 Paramètres techniques et exigences pour les transformateurs de puissance de type sec
3. GB1094.10-2003 Transformateur de puissance Partie 3 : Niveau d'isolation, test d'isolation et entrefer d'isolation externe
4. Niveau sonore du transformateur JB/T10008-2004 6~500 KV
5. JB/T56009-1998 Classification de la qualité des produits des transformateurs de puissance de type sec
