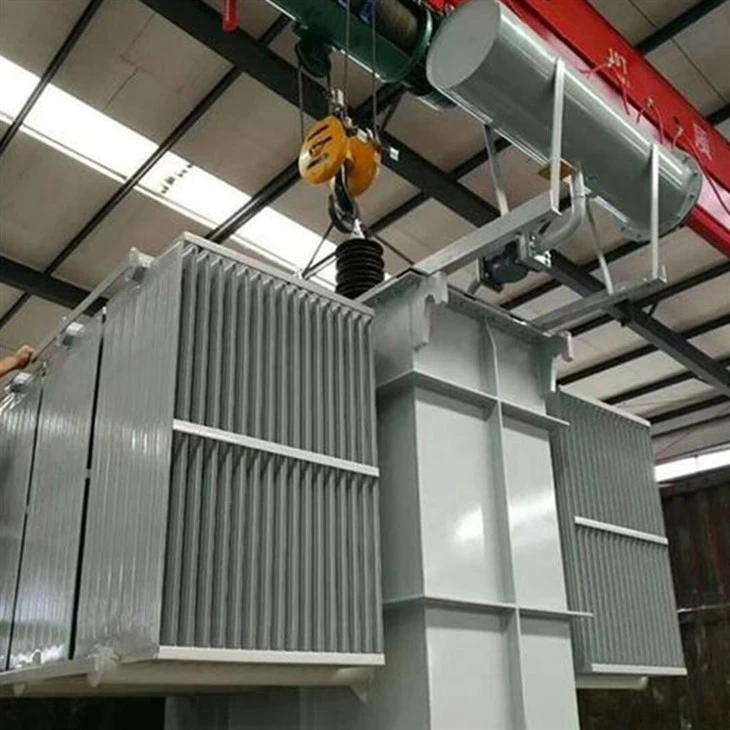

Transformateur 5000 KVA

Spécifications du transformateur 5 000 kVA

Le transformateur de 5 000 kVA est un transformateur de puissance robuste et fiable conçu pour les applications industrielles intensives. Avec une puissance nominale de 5 000 kVA, il est capable de supporter des charges importantes et est idéal pour une utilisation dans les sous-stations, les centrales électriques et les environnements industriels.

Le transformateur a une tension primaire de 11 000 V et une tension secondaire de 690 V, avec une configuration de groupe vectoriel YD11. Il dispose de trois phases et d'une fréquence de 50/60 Hz. Le transformateur a une impédance de 6 % et les options de refroidissement incluent ONAN, ONAF et ODAF.

L'augmentation de température du transformateur est de 65 degrés/55 degrés et il a un niveau d'isolation de 75 kV (BIL), ce qui le rend très résistant aux surtensions. Le transformateur est du type immergé dans l'huile et le changeur de prises est hors circuit. Son indice de protection est IP23, ce qui le rend adapté à une utilisation en environnement extérieur.

Le transformateur est très efficace, avec un indice d'efficacité de 99 pour cent. Il pèse 16 000 kg et a des dimensions de 3 750 x 2 050 x 2 450 mm. Avec sa puissance nominale élevée, sa fiabilité et sa durabilité, le transformateur de 5 000 kVA est la solution idéale pour les applications industrielles lourdes.

Présentation du produit du transformateur immergé dans l'huile :

Les transformateurs immergés dans l'huile de 1 000 kVA et plus doivent être équipés de thermomètres à signal extérieur et peuvent être connectés à des signaux distants. Les transformateurs immergés dans l'huile de 800 kVA et plus doivent être équipés de relais à gaz et de dispositifs de protection contre la pression, les transformateurs immergés dans l'huile en dessous de 800 kVA selon les exigences d'utilisation, en consultation avec le fabricant, des relais à gaz peuvent également être installés. Les transformateurs secs doivent être équipés d'appareils de mesure de température conformément aux exigences du fabricant, généralement une installation de transformateur de 630 kVA et plus. Transformateurs de distribution immergés dans l'huile entièrement scellés avec une classe de tension de 35 kV et inférieure et une capacité de 31 500 kVA et inférieure. Y compris transformateur immergé dans l'huile, transformateur immergé dans l'huile S11, transformateur de puissance immergé dans l'huile S13, S9, S11, S13, D11, SZ11. , SCB10, SCB11, SCRBH15, SH15-M, KS11, KBSG et autres produits de transformateurs en série. Le transformateur immergé dans l'huile entièrement scellé adopte un type entièrement rempli d'huile et le réservoir d'huile à coque ondulée ADAPTE son élasticité à l'expansion de l'huile pour devenir un réservoir d'huile scellé. Ce type de produit a été largement utilisé dans la construction de réseaux électriques urbains et ruraux et dans des projets clés.

Caractéristiques de la structure du transformateur immergé dans l'huile :

1 Sélection du noyau du transformateur de tôle d'acier au silicium orientée laminée à froid de haute qualité, utilisation d'un processus de coupe transversale automatique et application de processus de fabrication de joints étagés (Step-Lap), améliore la répartition de la densité de flux magnétique à l'intérieur du noyau, réduit le vibration de l'énergie dynamique de base, réduit efficacement le bruit, réduit les pertes.

2. Sélection de bobine d'enroulement de fil émaillé à haute résistance (ou de fil recouvert de papier), structure de type cylindre (ou gâteau), distribution d'ampères-tours, structure d'isolation raisonnable, avec une forte résistance aux courts-circuits.

3. Le corps du transformateur immergé dans l'huile est fixé avec une structure anti-desserrée, et la partie de fixation est équipée d'un écrou anti-desserrage autobloquant, et aucune suspension n'est adoptée.

La structure centrale peut garantir qu'elle ne se desserre pas lors du fonctionnement après un transport longue distance.

4. La tôle ondulée du réservoir d'huile ondulé remplace le réservoir de stockage d'huile et la tôle ondulée peut se dilater et se rétrécir avec le changement du volume de l'huile du transformateur.

Isole le transformateur de l'atmosphère, prévient et ralentit la détérioration de l'huile et de l'humidité de l'isolation, améliore la fiabilité de fonctionnement, fonctionne normalement sans entretien.

5. Équipé d'un thermomètre à signal « télémétrie » et d'une soupape de surpression, améliore la fiabilité du fonctionnement du transformateur
