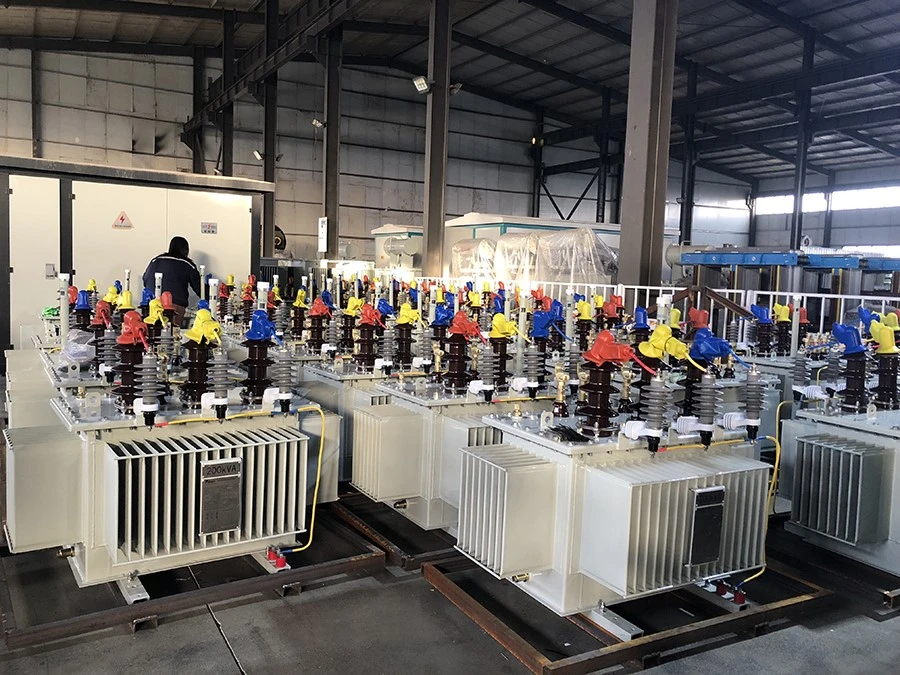

Transformateur 200KVA

Le transformateur S11-M-200KVA adopte un type scellé entièrement rempli d'huile sans réservoir de stockage d'huile. En raison des changements de température et de charge, le volume d'huile du transformateur est complètement ajusté par l'élasticité du réservoir d'huile du transformateur. Sa perte à vide est 30 % inférieure à celle du S9, et il présente un fort impact de foudre et une forte résistance aux courts-circuits. L'effet d'économie d'énergie est plus évident et la taille externe du transformateur est réduite. Il s'agit actuellement d'un nouveau produit économe en énergie en Chine. La réduction annuelle moyenne des pertes à vide est de 10 % et la réduction moyenne des pertes de charge est de 20 %.

Les modèles de transformateurs immergés dans l'huile 10KV S11 les plus courants sont les suivants : S11-M-30/10, S11-M-50/10, S11-M -63/10, S11-M-80/10, S11-M-100/10, S11-M-125 /10, S11-M-160/10, S11-M-200/10, S11-M-250/10, S{ {29}}M-315/10, S11-M-400/10, S11-M-630/10, S11-M -800/10, S11-M-1000/10, S11-M-1250/10, S11-M-1600 /10, S11-M-2000/10, S11-M-2500/10

1, signification du modèle

S11-M - □/□ Modèle de transformateur de puissance à faibles pertes signifiant :

S : Représente un transformateur triphasé

11 : Code du niveau de performance

M : Représente entièrement fermé

□/□ : représentent respectivement la capacité nominale KVA/niveau de tension

Les performances du transformateur triphasé S11-M 200 KVA répondent à la norme nationale GB1094-1996 "Transformateurs de puissance" GB/T6451-1999 "Paramètres et exigences techniques pour les transformateurs de puissance triphasés immergés dans l'huile". . Le noyau de fer est constitué de tôles d'acier au silicium laminées à froid de haute qualité, avec des coutures étagées à trois niveaux et une surface recouverte de peinture durcissante, réduisant les pertes et le bruit ; La bobine est enroulée avec un fil de cuivre sans oxygène de haute qualité et la dissipation thermique adopte une nouvelle structure de canal d'huile. La conception est raisonnable et le processus d'isolation est optimisé pour améliorer la résistance mécanique et la résistance aux courts-circuits. L'apparence est belle et élégante et le fonctionnement est fiable. Largement utilisé dans les sous-stations et les réseaux électriques urbains et ruraux.

2, caractéristiques du produit :

1. Le noyau du transformateur S11-M-200KVA est une section transversale circulaire presque pure, sans soudure et non graduée, constituée d'un matériau de bande d'acier au silicium. Le joug de fer et la colonne à noyau de fer sont reliés par des coins arrondis et le noyau de fer est de forme fermée.

2. Les bobines haute et basse tension du transformateur de puissance sont directement enroulées sur le noyau de fer, avec une bonne concentricité et une bonne résistance aux courts-circuits.

3. En raison de la structure spéciale du noyau du transformateur triphasé 200KVA, qui est constitué de tôles d'acier au silicium laminées à froid de haute qualité avec une orientation cristalline et recuites, la perte à vide du transformateur S11-M 200KVA est réduit de 30 %, le courant à vide est réduit de 70 % et le bruit est réduit d'environ 8 décibels par rapport au type S9 de même capacité.

4. Annulez le réservoir de stockage d'huile. À l'aide d'un réservoir d'huile en tôle ondulée, le changement de volume d'huile induit par la température est ajusté par l'élasticité de la tôle ondulée pour isoler l'huile du transformateur de l'air et prolonger la durée de vie.

5. L'utilisation de réservoirs de pétrole ondulés pour l'augmentation de la température occupe une petite surface et a une belle apparence.

6. Le traitement entièrement mécanisé du noyau de fer réduit l’intensité du travail, améliore la qualité du produit et stabilise la qualité.

3, paramètres techniques

Paramètres techniques du transformateur à économie d'énergie à faible perte série 10kV S11

Haute tension : 10 kV (6, 6,3, 10, 10,5, 11)

Basse tension : 0,4 kV

Groupe de connexion : Yyn0 ou Dyn11

Plage de régulation de tension : ± 5 % ou ± 2x2,5 %

Combien coûte un transformateur de 200 kva ?

Prix ​​du transformateur immergé dans l'huile de 200kVA : 2 USD*14,00/SET

Le transformateur triphasé S11-M 200 KVA adopte la norme de conception nationale unifiée, avec une structure d'isolation avancée et raisonnable, une forte résistance aux courts-circuits et ses performances atteignent le niveau de produits internationaux similaires. Par rapport au produit de type S9, la perte moyenne à vide diminue de 10,25 %, le courant à vide diminue de 37,7 % et la perte moyenne de charge diminue de 22,4 %. La structure est raisonnable et l'apparence est belle. Selon les besoins des utilisateurs, le réservoir d'huile peut être une dissipation thermique en tôle et en tube, ce qui en fait le produit économe en énergie le plus largement utilisé ces dernières années.
