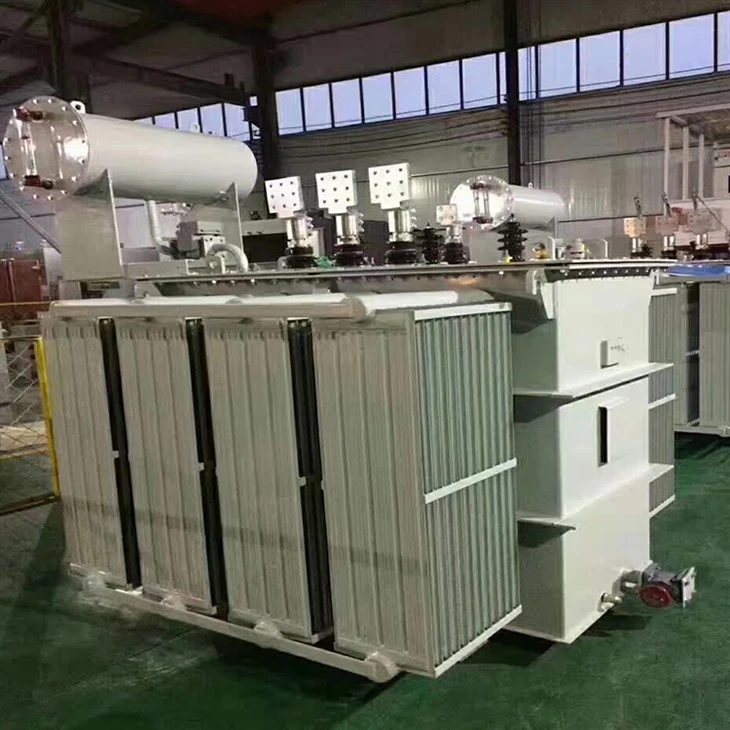

Transformateur de distribution abaisseur 1 MVA 11KV à 415V

Spécification du transformateur de distribution abaisseur 1 MVA 11KV à 415V :

1. Puissance nominale : 1 MVA

2. Tension nominale côté haut (HV) : 11 kV

3. Tension nominale côté bas (LV) : 415 V

4. Fréquence : 50 Hz

5. Type de refroidissement : ONAN (Huile Naturelle Air Naturelle)

6. Groupe de vecteurs : Dyn11

7. Changeur de prises : hors circuit

8. Normes : CEI 6007

9. Efficacité : pas moins de 99 %

10. Classe d'isolation : Classe A

11. Température ambiante : 40 degrés

12. Impédance : 6 %

13. Matériel d'enroulement : Cuivre

14. Dimensions hors tout : selon le dessin

15. Poids : selon le dessin

Remarque : Les spécifications ci-dessus sont indicatives et peuvent être personnalisées pour répondre à des exigences spécifiques.

Accessoires de transformateur de distribution abaisseur 1 MVA 11KV à 415V :

1. Traversées : ce sont les dispositifs isolés qui relient le transformateur, soit du côté haute tension, soit du côté basse tension, aux lignes aériennes ou aux câbles. Il existe différents types de bagues disponibles, telles que la porcelaine, la résine et le composite, en fonction de l'application et des conditions environnementales.

2. Système de refroidissement : Le transformateur génère de la chaleur pendant le fonctionnement, et cette chaleur doit être dissipée pour éviter d'endommager l'équipement. Les systèmes de refroidissement tels que les radiateurs, les ventilateurs, les pompes à huile et les refroidisseurs sont utilisés pour maintenir la température du transformateur dans des limites de sécurité.

3. Tap Changer : Comme leur nom l'indique, ces dispositifs permettent d'ajuster la tension de sortie du transformateur en modifiant le nombre de tours sur l'enroulement secondaire. Les changeurs de prise sont généralement de deux types : en charge et à vide, et la sélection du type dépend de l'application.

4. Dispositifs de protection : Ceux-ci incluent des dispositifs tels que des fusibles, des disjoncteurs et des relais, qui sont installés pour protéger le transformateur contre les surcharges, les courts-circuits et autres défauts. Ces dispositifs aident à protéger le transformateur et à éviter d'endommager l'équipement.

5. Dispositifs de surveillance : divers dispositifs de surveillance tels que des capteurs de température, des capteurs de niveau d'huile et des manomètres sont installés pour fournir des informations sur l'état de fonctionnement du transformateur. Ces données sont utilisées pour identifier tout problème potentiel et pour prendre des mesures correctives avant qu'un dommage ne se produise.

Transformateur de distribution abaisseur 1 MVA 11KV à 415V Emballage et expédition :

Le transformateur de distribution abaisseur 1MVA 11KV à 415V est un équipement lourd qui nécessite une manipulation et un emballage spéciaux pour assurer son transport en toute sécurité jusqu'à sa destination. Voici les étapes généralement suivies pour l'emballage et l'expédition :

1. Nettoyage et inspection : avant l'emballage, le transformateur est soigneusement nettoyé et inspecté pour s'assurer qu'il est en bon état de fonctionnement et exempt de toute égratignure ou dommage.

2. Démontage : Selon la conception du transformateur, certaines pièces peuvent devoir être démontées avant l'emballage. Cela permet de s'assurer que les composants sont correctement fixés et ne bougeront pas pendant le transport.

3. Matériaux d'emballage : Le matériau d'emballage utilisé pour le transformateur est généralement une caisse en bois spécialement conçue pour supporter le poids et la taille de l'équipement. La caisse est doublée de mousse et de matériaux de rembourrage pour protéger le transformateur de tout choc ou bosse pendant le transport.

4. Fixation du transformateur : Le transformateur est solidement fixé au fond de la caisse à l'aide de boulons et de sangles. Un rembourrage en mousse supplémentaire est utilisé entre le transformateur et la caisse pour empêcher tout mouvement pendant l'expédition.

5. Étiquetage et documentation : La caisse est étiquetée avec les informations d'expédition nécessaires, y compris le nom et l'adresse du destinataire, le poids d'expédition et tout avertissement ou indication de fragilité. De plus, tous les documents d'expédition nécessaires, tels que les connaissements et les formulaires de douane, sont préparés et inclus avec l'envoi.

6. Expédition : Selon la destination, le transformateur peut être expédié par camion, train ou bateau. La compagnie maritime est responsable de s'assurer que le transformateur est manipulé correctement et livré à sa destination à temps et en bon état.

Dans l'ensemble, l'emballage et l'expédition d'un transformateur de distribution abaisseur 1MVA 11KV à 415V nécessitent une planification minutieuse, une attention aux détails et une coopération entre toutes les parties impliquées pour garantir que l'équipement arrive à destination en toute sécurité et sans dommage.

FAQ:

1.Un transformateur utilise-t-il de l'énergie sans charge ?

Non, un transformateur n'utilise pas d'énergie lorsqu'aucune charge n'est connectée à son enroulement secondaire. Dans un transformateur idéal, il n'y a pas de perte de puissance due à l'absence de charge sur l'enroulement secondaire. Cependant, dans les transformateurs du monde réel, il peut y avoir de petites pertes dues à des facteurs tels que la résistance et l'inductance de fuite. Ces pertes sont généralement très faibles et négligeables par rapport à la puissance consommée par la charge.

2.Comment acheter un transformateur de distribution abaisseur 1 mva 11kv à 415v?

1. Déterminez vos besoins : Vous devez déterminer les besoins en tension et en puissance de votre application. Dans ce cas, vous avez besoin d'un transformateur abaisseur qui peut fournir une puissance de sortie de 1 MVA et peut convertir 11kV en 415V.

2. Choisissez le type de transformateur : Il existe différents types de transformateurs disponibles sur le marché, tels que les transformateurs immergés dans l'huile, de type sec et en résine coulée. Choisissez le type qui convient le mieux à vos besoins.

3. Trouvez un fournisseur de bonne réputation : Recherchez un fournisseur de bonne réputation qui peut vous fournir un transformateur de qualité. Recherchez des fournisseurs qui ont fait leurs preuves dans la fabrication de transformateurs conformes aux spécifications requises.

4. Considérez le prix : Une fois que vous avez identifié les fournisseurs potentiels, comparez les prix des transformateurs. Assurez-vous de tenir compte des autres coûts tels que le transport, l'installation et la mise en service.

5. Vérifiez la garantie et le service : Avant d'effectuer l'achat final, vérifiez la garantie et le service offerts par le fournisseur. Choisissez un fournisseur qui offre une bonne période de garantie et dispose d'une équipe de service après-vente fiable.

N'oubliez pas de toujours travailler avec un électricien qualifié et de respecter les normes de sécurité lors de l'installation de tout équipement électrique.
